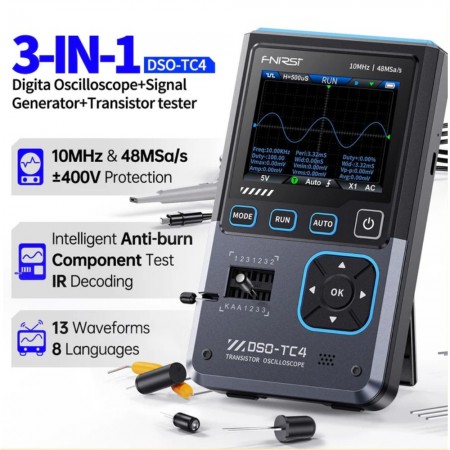

DSO-TC4, El Tipi Dijital Osiloskop - Komponent Test Aleti - Sinyal Jeneratörü
DSO-TC4, 3'ü 1 arada 10MHz 48MSa/s Dijital Osiloskop, Transistör Test Cihazı ve Sinyal Jeneratörü
◉ Çok Fonksiyonlu Alet : Çok yönlü kullanım için osiloskop, transistör test cihazı ve sinyal jeneratörünü tek bir geliştirilmiş cihazda birleştirir.
◉ Akıllı Aşırı Isınma Koruması : Tam kapsamlı koruma, tüm modlarda güvenli ölçümler sağlar.
◉ Yüksek Performanslı Osiloskop : 10MHz bant genişliği, 48MSa/s örnekleme hızı, maksimum giriş 400V. Hızlı ve doğru sinyal yakalama için tek dokunuşla OTOMATİK modu.
◉ Bileşen Tanımlama : Diyotlar, Zener diyotlar, SCR'ler, kapasitörler, dirençler, indüktörler, transistörler, MOSFET'ler ve daha fazlası için tek tıklamayla test.
◉ TFT Renkli Ekran : Net dalga formu ve veri görselleştirmesi için 2,8 inç yüksek çözünürlüklü TFT ekran.
DSO-TC4, 3'ü 1 arada 10MHz 48MSa/s Dijital Osiloskop, Transistör Test Cihazı ve Sinyal Jeneratörü
DSO-TC4, FNIRSI tarafından piyasaya sürülen, kapsamlı ve pratik, bakım ve Ar-Ge sektörleri için tasarlanmış çok fonksiyonlu bir transistör osiloskobudur. Bir osiloskop, bir sinyal jeneratörü ve bir transistörü entegre eder.
Ürünün özellikleri:
Osiloskop fonksiyonları
- Örnekleme hızı: 48 MSa/s
- Analog bant genişliği: 10 MHz
- Gerilim koruması: ±400V
- Dalga formu depolama: Ekran görüntüsü kaydetme ve görüntülemeyi destekler, bu da veri analizi için kullanışlıdır.
Sinyal üretecisinin işlevi
- 13 dalga formu çıkışını destekler, frekans aralığı 0-50 kHz, çıkış voltajı 0-3 V arasında ayarlanabilir.
- Çıkış parametreleri (frekans, genlik, görev döngüsü) ayarlanabilir ve çeşitli ihtiyaçları karşılayacak şekilde esnektir.
Transistörün işlevi
- Yüksek verimlilik: Test edilen bileşenin tipini ve pin düzenini otomatik olarak tanımlar, işlem sürecini basitleştirir ve test verimliliğini artırır.
- Çeşitli kategoriler: Transistörler, diyotlar, triyotlar, alan etkili transistörler (FET) vb. gibi yarı iletken bileşenlerin performansını ve özelliklerini tespit etme ve analiz etme.
Taşınabilir tasarım:
- 2,8 inç TFT renkli ekranla donatılmış olan cihaz, net ve sezgisel bir görüntü sunuyor.
- Dahili yüksek kapasiteli şarj edilebilir lityum pil (1500 mAh), 4 saat bekleme süresi.
- Küçük ve hafif, taşınabilir kullanım için uygun.
Teknik Özellikler
Ana Parametreler
Marka
FNIRSI
Model
DSO-TC4
Ekran
2,8 inç TFT Renkli Ekran
Arka ışık
Parlaklık Ayarlanabilir
Güç Kaynağı
TİP-C (5V/1A)
Pil
3,7V/1500mAh
Diller
中文、İngilizce、Deutsch、Português、にほんご、Español、한국인、Pyccкий
Boyut
≈90x142x27,5 mm
Ürün Ağırlığı
≈186g
Osiloskop Parametreleri
Gerçek Zamanlı Örnekleme Hızı
48MSa/s
Analog Bant Genişliği
10MHz
Giriş Empedansı
1MΩ
Bağlantı Modu
AC/DC
Test Gerilim Aralığı
1:1 Prob: 80Vpp (+40V)
10:1 Prob: 800Vpp (+400V)
10:1 Prob: 800Vpp (+400V)
Dikey Hassasiyet
10mV/div~10V/div (X1 aralığı)
Dikey Yer Değiştirme
Göstergeli ayarlanabilir
Zaman Tabanı Aralığı
50ns~20s
Tetikleme Modu
Otomatik/Normal/Tekli
Tetikleme Türü
Yükselen kenar, Düşen kenar
Tetikleme Seviyesi
Göstergeli ayarlanabilir
Dalga Formu Dondurma
Evet (BEKLETME fonksiyonu)
Otomatik Ölçüm
Maks, Min, Ort, RMS, Vpp, Frekans, Çevrim, Görev Döngüsü
Bileşen Testi
Transistör
Amplifikasyon faktörü "hfe"; Baz-Emiter gerilimi "Ube", Ic/Ie, Kollektör-Emiter ters kaçak akımı "Iceo", Ices, Koruma diyotunun ileri gerilim düşümü "Uf"
Diyot
İleri gerilim düşümü <5V (İleri gerilim düşümü, Bağlantı kapasitansı, Ters kaçak akımı)
Zener Diyot
0,01~32V
Ters Arıza Gerilimi (KAA Test Alanı)
Ters Arıza Gerilimi (KAA Test Alanı)
Alan Etkili Transistör (FET)
JFET: Kapı kapasitesi "Cg", "Vgs" altında drenaj akımı Id, koruma diyotunun ileri gerilim düşümü "Uf"
IGBT: Vgs altında drenaj akımı Id, koruma diyotunun ileri gerilim düşümü Uf
MIOSTET: Eşik gerilimi "Vt", Kapı kapasitesi "Cg", Drenaj-kaynak direnci "Rds", koruma diyotunun ileri gerilim düşümü "Uf"
IGBT: Vgs altında drenaj akımı Id, koruma diyotunun ileri gerilim düşümü Uf
MIOSTET: Eşik gerilimi "Vt", Kapı kapasitesi "Cg", Drenaj-kaynak direnci "Rds", koruma diyotunun ileri gerilim düşümü "Uf"
Tek yönlü SCR
Tetikleme gerilimi <5V, Kapı seviyesi (Kapı gerilimi)
Çift Yönlü SCR
Tetikleme akımı <6mA (Kapı voltajı)
Kondansatör
25pF~100mF, Kapasitans değeri, Kayıp faktörü "Vloss"
Direnç
0,01Ω~50MΩ
İndüktör
10μH~1000μH, DC direnci
DS18B20
Sıcaklık sensörü, Pinler: GND, DQ, VDD
DHT11
Sıcaklık ve nem sensörü, Pinler: VDD, DATA, GND
Sinyal Üretici Parametreleri
Çıkış Dalga Formu
13 dalga formu çıkışını destekler.
Dalga Formu Frekansı
0-50 kHz
Kare Dalga Görev Döngüsü
0-100%
Dalga Formu Genliği
0,1V-3,0V
Paket içeriği
1. DSO-TC4 Ana Ünite x 1
2. P6100 Yüksek Gerilim Probu x 1
3. Adaptör x 1
4. Tip-C Şarj Kablosu x 1
5. Test Kancası x 3
6. Timsah Klipsi x 1
7. Kullanım Kılavuzu x 1
8. Ambalaj Kutusu x 1
