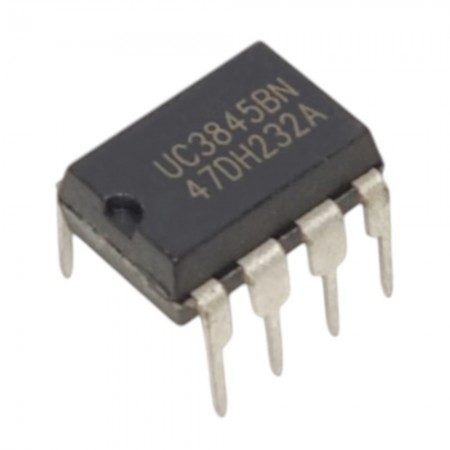

UC3845BN, UC3845B, DIP-8 Entegre Devre
UC3845BN, UC3845B, UC3845, DIP-8 Entegre Devre
ST UC3845BN, sabit frekanslı ve yüksek hızlı PWM kontrol entegresidir. Düşük başlangıç akımı, yüksek çıkış doğruluğu ve kararlı performansıyla SMPS uygulamaları için idealdir.
STMicroelectronics UC3845BN – Yüksek Hızlı PWM Kontrol Entegresi (DIP-8)
UC3845BN, STMicroelectronics tarafından üretilen, sabit frekanslı ve düşük tüketimli bir PWM (Pulse Width Modulation) kontrol entegresidir. Özellikle sürekli iletim modu (CCM) ile çalışan anahtarlamalı güç kaynaklarında (SMPS) kullanılır. DIP-8 paket yapısıyla hem prototipleme hem de seri üretim devrelerde kolay montaj imkânı sunar.
⚙️ Teknik Özellikler:
-
Marka: STMicroelectronics
-
Model: UC3845BN
-
PWM Tipi: Sabit frekanslı
-
Çalışma Gerilimi (Vcc): 8.5V – 30V
-
Referans Voltaj: 5V ±2%
-
Çalışma Frekansı: 500 kHz’ye kadar
-
Duty Cycle: Maksimum %100
-
Başlangıç Akımı: 0.5 mA (tipik)
-
Çıkış Akımı: 1A (maksimum)
-
Paket Tipi: DIP-8 (Through-hole)
-
Çevresel Uyum: RoHS uyumlu
🔌 Uygulama Alanları:
-
Anahtarlamalı güç kaynakları (SMPS)
-
AC-DC ve DC-DC dönüştürücüler
-
Endüstriyel kontrol sistemleri
-
LED sürücü devreleri
-
Bilgisayar güç kaynakları
-
Batarya şarj devreleri
✅ Ürün Avantajları:
-
Yüksek kararlılığa sahip sabit frekanslı PWM çıkışı
-
Düşük standby ve başlangıç akımı
-
Kompakt DIP-8 paketle kolay montaj
-
Yüksek akım sürme yeteneği
-
Gelişmiş doğrulukta voltaj referansı
