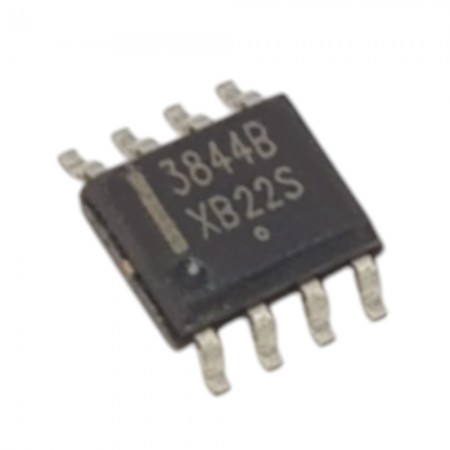

UC3844BD, 3844B, SOIC-8 SMD Entegre Devre

Texas Instruments UC3844BD – Yüksek Performanslı Sabit Frekanslı PWM Kontrol Entegresi (SOIC-8)

UC3844BD, Texas Instruments tarafından geliştirilen sabit frekanslı bir PWM (Pulse Width Modulation) kontrol entegresidir. Switch Mode Power Supply (SMPS) devrelerinde yüksek verimlilik, düşük güç tüketimi ve hassas kontrol imkânı sunar. Bu model, özellikle sürekli iletim modunda (CCM) çalışan güç kaynakları için uygundur.

⚙️ Teknik Özellikler:

• Marka: Texas Instruments

• Model: UC3844BD

• Çalışma Gerilimi (Vcc): 12V – 30V

• Referans Voltajı: 5V ±1% hassasiyet

• Çalışma Frekansı: 500 kHz’ye kadar

• Duty Cycle: Maksimum %50

• Başlangıç Akımı: <1 mA (düşük tüketim)

• Tip: Sabit frekanslı PWM kontrol entegresi

• Çıkış Tipi: Push-pull

• Paket Tipi: SOIC-8 (Yüzey montaj – SMD)

• Çevre Uyumu: RoHS uyumlu

🔌 Uygulama Alanları:

• Anahtarlamalı güç kaynakları (SMPS)

• Yüksek verimli AC-DC ve DC-DC dönüştürücüler

• Endüstriyel otomasyon sistemleri

• LED sürücüler

• Bilgisayar ve sunucu güç üniteleri

• Motor sürücüler

✅ Ürün Avantajları:

• Sabit frekanslı kararlı PWM kontrolü

• Düşük başlangıç ve çalışma akımı

• Yüksek hızlı geçici tepki performansı

• Termal kararlılığı yüksek 5V referans çıkışı

• Kompakt SOIC-8 paket ile yer tasarrufu sağlar
